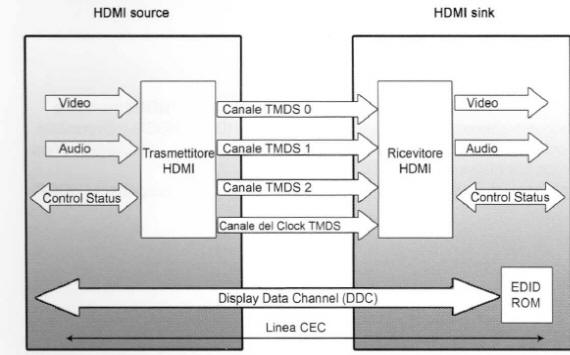

L'HDMI, l'lnterfaccia Multimediale ad Alta-Definizione, viene fornita per trasmettere i segnali audiovisivi del televisore digitale dai lettori DVD, set-top boxed altri dispositivi audiovisivi ai televisori, proiettori ed altri monitor video.L'HDMI pua trasportare dati audio multi-canale ad alta qualita e tutti i formati video standard e ad alta definizione. Pua anche trasportare I'informazione del controllo e dello state in entrambe Ie direzioni. II vantaggio dell'HDMI, rispetto al DVI, e di avere un connettore piu piccolo, di essere usato per molteplici scopi, ed avere la capacita di ridurre significativamente il numero dei cavi da collegare ai dispositivi audio/video. E' disponibile la tecnologia di protezione dei contenuti.Gome mostrato nello schema a blocchi  il cavo HDMI e i connettori trasportano quattro coppie differenziali che compongono i canali dati TMDS e clock. Questi canali vengono utilizzati per trasportare i dati video, audio ed ausiliari. In aggiunta, I'HDMI trasporta un canale VESA DOG. II DOG e usato per la configurazione e 10 scambio di condizione tra una singola Fonte ed un singolo Dispersore.

 II protocollo facoltativo GEG HDMI source HDMI sink fornisce Ie funzioni di controllo ad alto livello fra tutti i vari prodotti audiovisivi in un ambiente dell'utente. I dati audio, video ed ausiliari vengono trasmessi attraverso i tre canali dati TMDS. II clock del TMDS, funzionante alia stessa velocita dei bit, viene trasmesso sui canale clock TMDS e viene usato dal ricevitore come un riferimento di frequenza per il recupero dei dati sui tre canali dati TMDS. I dati video vengono trasportati come una serie di pixel da 24 bit sui tre canali dati TMDS. Alia sorgente la codifica TMDS converte gli 8 bit per canale nei 10 bit DG- balanced, sequenza di transizione minimizzata, che poi viene trasmessa in serie attraverso la coppia alia velocita di 10 bit per periodo di clock del TMDS. <S:ontrol Stalu£> II video con profondita del colore standard a 24 bit, e trasportato alia velocita del clock del TMDS, che e uguale alia velocita dei bit. Le profondita del colore superiori so no trasportate usando un clock del TMDS piu veloce. I formati video con velocita' TMDS al di sotto dei 25 MHz possono essere trasmessi utilizzando uno schema di ripetizione dei pixel. I pixel video possono essere codificati 0 nel formate RGB, YGSGR 4:4:4 0 nel formato YGSGR 4:2:2. Per trasmettere i dati audio ed ausiliari attraverso i canali TMDS, I'HDMI usa una struttura a pacchetto. Per raggiungere la piu alta affidabilita richiesta dai dati audio e di controllo, questi dati so no protetti con un cod ice di correzione di errore BGH e so no codificati usando una speciale codifica di riduzione di errore per produrre la parol a a 10 bit che viene trasmessa. La funzionalita audio di base consiste in un singolo flusso audio lEG 60958 alia velocita di campionamento di 32kHz, 44.1 kHz 0 48kHz. Gia pua essere adatto per qualsiasi norma Ie flusso stereo. Facoltativamente, I'HDMI pua trasportare tale audio ad una velocita di campionamento fino a 192KHz (utilizzando da 3 a 8 canali audio). L'HDMI pua anche trasportare un flusso audio compresso lEG 61937 (per esempio il suono surround) ad una velocita di 24.576 Mbps. II DOG e usato dalla Fonte per leggere i dati avanzati di identificazione estesi del display del Dispersore (E-EDID) per scoprire la configurazione e/o Ie capacita del Dispersore.

SPECIFICHE ELETTRICHE

 Alcuni valori dei parametri di sincronizzazione in queste specifiche si basano sulla velocita di clock del collegamento mentre altri sono basati su valori assoluti.Per i parametri di sincronizzazione scalabili basati sulla velocita di clock del TMDS, il periodo del clock viene denotato come 'tempo pixel', 0 Tpixel. Un decimo del tempo del carattere TMDS viene detto tempo del carattere, 0 Tcharacter. II Tcharacter viene anche indicato come intervallo di un'unita nelle specifiche delia distorsione e del diagramma ad occhio.

PANORAMICA

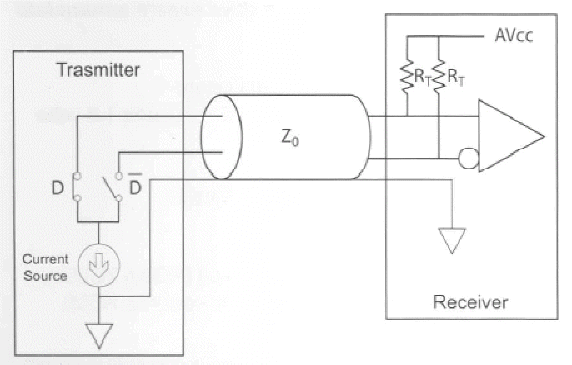

Lo schema concettuale di una coppia differenziale TMDS viene mostrata in Figura 3-1. La tecnologia TMDS usa il drive corrente per sviluppare il segnale differenziale a bassa tensione sui lato Dispersore delia linea di trasmissione accoppiata a corrente continua. La tensione di riferimento del collegamento AVcc fissa illivello di alta tensione del segnale differenziale, mentre il livello di bassa tensione viene determinato dal generatore di corrente delia Fonte HDMI e dalla resistenza finale del Dispersore. La resistenza finale (RT) e I'impendenza caratteristica del cavo (ZO) devono essere concordanti.Figura 3-1 Schema elettricoo di una coppia differenziale TMDSUn segnale differenziale a singola terminazione, rappresentante il terminale positivo 0 negativo di una coppia differenziale, viene illustrato in Figura 3-2.La tensione nominale di alto livello del segnale e AVcc e la tensione nomina Ie di basso livello e (AVcc - Vswing). Poiche I'escursione e differenziale sulla coppia, il segnale netto sulla coppia ha un'escursione che equivale a due volte quella di un segnale a singola terminazione 0 2*Vswing. II segnale differenziale, come mostrato nella Figura 3-3, oscilla fra Vswing positive Vswing negativo.

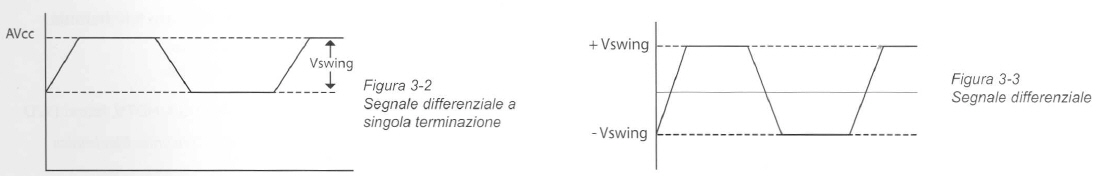

Figura 3-3 Segnale differenziale Figura 3-2 Segnale differenziale a singola terminazione
